配電盤柜、母線、橋架及配管精品工程安裝做法？

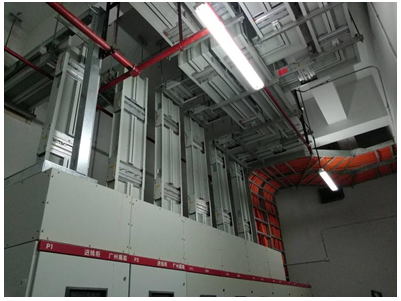

01 配電盤柜安裝
1.1 配電盤柜安裝要點
1）配電柜安裝應橫平豎直，高度一致，固定可靠。
2）導體分色一致，成排導線平行、順直、整齊，分回路綁扎固定牢固，綁扎帶間距均勻。
3）每個設備端子接線不應多于兩根線，不同截面的兩根導線不得插接在一個端子內。
4）箱內N排、PE排、N線、PE線經匯流排配出，標識清晰，導線入排順直美觀。
5）進出線開口與導管管徑匹配，并應有護口，不從側面進線。
6）金屬線槽引入時，箱體開孔大小和線槽應匹配，護口措施得當。
7）配電屏安裝整齊，接線正確。接地可靠；交接試驗合格。
8）配電間內整潔，電纜敷設整齊絕緣地毯鋪設到位，燈具安裝正確。
9）高低壓配電設備及裸母線的正上方不應安裝燈具。
1.2 標識
1）開關、回路標識清晰，規整，系統圖清晰，粘貼牢固。
2）配電箱、柜標識牌清晰。
3）接地標識清晰。
02 母線、橋架及配管安裝
2.1 母線安裝：
2.1.1 水平安裝
1）插接母線組裝前應對每段的絕緣電阻阻值進行測定，用 1000V 兆歐表遙測相間、相對地的絕緣電阻值均應大于20MΩ。
4）母線敷設長度超過40m時，應設伸縮節；穿越防火墻、樓板時，采取的防火隔離措施應嚴密。
5）吊桿上下備母，且下備雙母，平墊、彈墊齊全，母線與吊桿橫擔間應采取壓板固定方式。
2.1.2 垂直安裝
過樓板處設擋水臺，擋水臺口角方正，距地高度以50mm 為宜。垂直敷設支撐在樓板處應采取專用彈簧減振支撐，減振裝置與插接母線垂直，安裝應牢固。穿樓板處應進行防火封堵。
2.2 橋架安裝：
2.2.1 金屬梯架、托盤和槽盒本體之間的連接應牢固可靠，與保護導體的連接應符合下列規定：
1）梯架、托盤和槽盒全長不大于30m時，應不少于2處與保護導體可靠連接，全長大于30m時，每隔20~30m應增加連接點，起始端和終點端均應可靠接地；
4）當直線段鋼制或塑料梯架、托盤和槽盒長度超過30m，鋁合金或玻璃鋼制梯架、托盤和槽盒長度超過15m時,應設置伸縮節；當梯架、托盤和槽盒跨越建筑物伸縮縫時，應設置補償裝置。
2.3 配管安裝
8）進出箱（盒）的導管應一管一孔，管口露出箱（盒）內長度不大于 5mm，進入落地式配電箱管口應高出基礎面不應小于 50mm，管口應平整光滑；兩根以上排列應整齊、間距應均勻。
9）導管與箱（盒）采用管徑與孔徑相吻合的套接緊定式螺紋接頭連接，按一管一孔排列整齊；連接時，應用緊定扳手擰緊爪形螺母，使其與箱（盒）連接緊密可靠（見圖）。
10）導管與箱（盒）間保護聯接導體應采用截面積不小于4mm2的黃綠雙色銅芯軟導線，用專用接地卡連接；保護聯接導體要留有余量，兩端壓接線鼻子并做搪錫處理；接地卡規格應與導管管徑相匹配，折彎處無明顯的機械損傷（見圖）
